CATIA V5 vs. CATIA 3DEXPERIENCE: Was ist der Unterschied und welche Version ist die bessere Wahl?

Eine Entscheidungshilfe für einen Schritt in die Zukunft

CATIA V5 ist eine CAD-Software mit lokaler Datenspeicherung von Dassault Systèmes. Der Nachfolger CATIA V6 (3DEXPERIENCE) (bis Version R2013 CATIA V6) speichert alle Modellinformationen in eine PLM-Datenbank. Dies bildet die Basis für eine nahtlose Zusammenarbeit in Echtzeit für alle am Projekt beteiligten Personen. Gleichzeitig können die Daten mit weiteren Informationen angereichert werden, um einen digitalen Zwilling aufzubauen, der als zentrale Sammelstelle aller Informationen (Single Source of Truth) dient.

CATIA V5 und CATIA 3DEXPERIENCE: Ein Überblick
Interface: Vergleich der Benutzeroberflächen von CATIA V5 und CATIA 3DEXPERIENCE
Arbeitsweise und Funktionen
Datenmanagement: Wie unterscheiden sich CATIA V5 und CATIA 3DEXPERIENCE im Umgang mit Daten?
Systemanforderungen von CATIA V5 vs. CATIA 3DEXPERIENCE
Kosten für CATIA V5 und CATIA 3DEXPERIENCE
Vorteile durch die Integration auf der 3DEXPERIENCE Plattform
Häufig gestellte Fragen

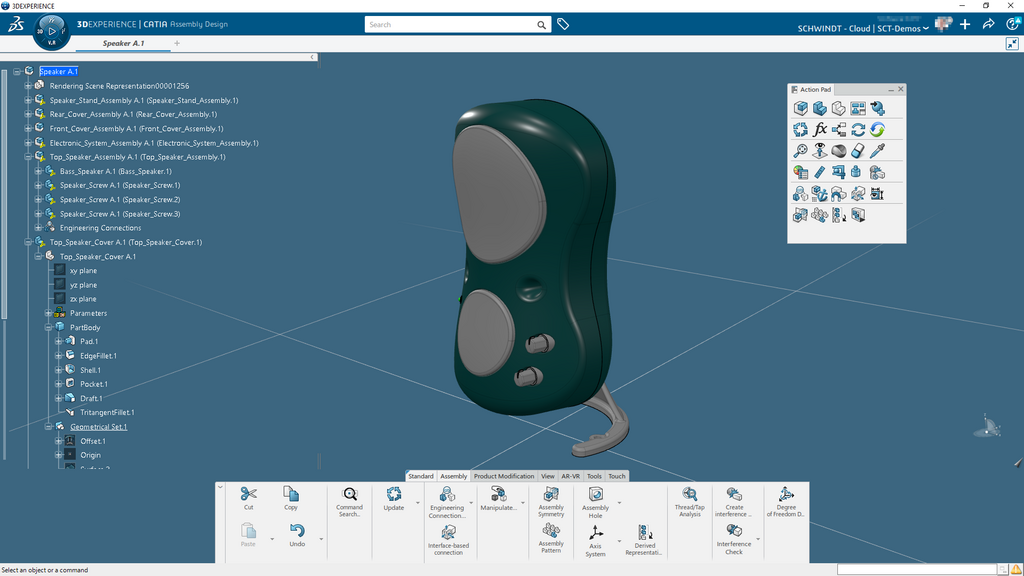

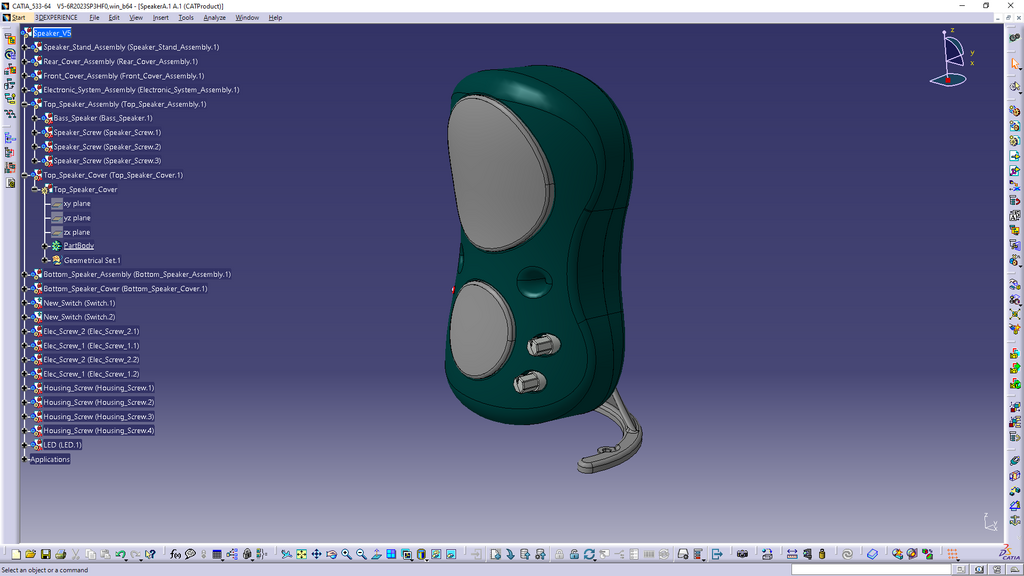

Ein wesentlicher Fortschritt in CATIA 3DEXPERIENCE ist die Benutzeroberfläche. Die Funktionen und Befehle sind am unteren Fensterrand angeordnet. Durch die Verwendung von Ribbon-Bars mit einer Untergliederung in mehrere Reiter (Tabs), ergibt sich ein sehr sauberes Erscheinungsbild bei gleichzeitig schnellem und effizientem Zugriff auf die Befehle. Passend zum aktualisierten Bedienkonzept wurde auch das Erscheinungsbild modernisiert. Oberfläche und Befehlssymbole präsentieren sich in angenehmen Grau- und Blau-Tönen.

Andere Elemente, wie beispielsweise die Baumstruktur, der Orientierungskompass, Kontextmenüs und vieles mehr wurde graphisch aufgearbeitet, ist aber funktional zwischen den beiden Versionen identisch.
Insgesamt präsentiert sich CATIA 3DEXPERIENCE damit aufgeräumter und intuitiver als CATIA V5, d.h. man wird durch die Anordnung der Befehle besser bei der Erstellung der Konstruktion geführt.

Die Konstruktionssystematik mit CATIA 3DEXPERIENCE ist mit der von CATIA V5 identisch. Die Strukturierung des Baums, Arbeiten auf Basis positionierter Skizzen, Körper, geometrische Sets, Hauptebenen, die verfügbaren Features und Operationen sind grundlegend gleich.

Bisherige Herausforderungen mit V5 sind in 3DEXPERIENCE weiterentwickelt und benutzerfreundlicher implementiert:

• Befehle finden: in 3DEXPERIENCE kann mit wenigen Klicks die Befehlsbezeichnung an und ausgeschaltet werden. Außerdem gibt es eine Kontext-Hilfe und mit F1 den direkten Zugang zum umfangreichen Artikel in der online Dokumentation zu dem entsprechenden Befehl.
• Intuitivität: Menüband, Befehlsleisten und Kontext-Menüs sind in CATIA 3DEXPERIENCE modern und leicht zu erfassen.
• Broken Links: Durch die Arbeit im Kontext der PLM-Datenbank werden Speicher- und Ladeoperationen sicherer. Backups und manuelle Sicherungen des Designstandes (File-based arbeiten) werden überflüssig.
• Automatisierung und Handhabung: Neue und erweiterte Funktionen erleichtern und beschleunigen das Arbeiten. Dazu zählen ein konfigurierbares Action-Pad mit Ihren persönlichen Favoriten-Befehlen, verbessertes Einrichten von Baugruppenbedingungen (die direkt für kinematische und dynamische Folgeanalysen herangezogen werden können), oder das Aufsplitten eines Parts mit mehreren Körpern in eine Baugruppe (die Körper werden jeweils zu einem Part).
• Neue Funktionen zur Unterstützung der Konstruktion: Bisher oft langwierige, komplizierte Tätigkeiten werden automatisiert und durch die Software unterstützt – dazu zählen die Möglichkeit, automatische Verrundungen aufzubringen (bspw. bei großen Gussbauteilen) oder auch automatisiert Form- und Lagetoleranzen auf Bauteile aufzuprägen.
• Neue fortschrittliche Funktionen für Folgeprozesse: Beispielsweise werden zur Vorbereitung für die Festigkeits- oder Strömungssimulation (FEM/CFD) mit entsprechenden Lizenzen automatisierte Funktionen für die Geometrieaufbereitung bereitgestellt. Auch für die Verarbeitung der Modelle im 3D-Druck werden Funktionen bereitgestellt. Darüber hinaus können Modelle zum Know-How Schutz vereinfacht, bzw. reduziert werden.
• ModSim – Modelling & Simulation – Simulationsgetriebenes Design: topologie- oder strömungsoptimierte, organische Bauteile werden mit neuen Applikationen generiert, die CATIA und SIMULIA in einer Umgebung vereinen.

Aus der Erfahrung mit unseren Kunden stellen wir fest: Umsteiger von CATIA V5 auf CATIA 3DEXPERIENCE wollen nicht mehr zurück. Und mit unserem Umsteigerkurs CATIA 3DEXPERIENCE für V5-Anwender sind Sie schon nach 2 Tagen fit für CATIA 3DEXPERIENCE.

CATIA V5 arbeitet zunächst dateibasiert. Es ist möglich CATIA V5 an ein Produkt Daten Management System (beispielsweise Smarteam) oder auch ein Product Lifecycle Management System anzubinden.

Zwischen PDM/PLM und CATIA V5 wird eine aufwändige und kostenintensive Kopplung benötigt.

CATIA 3DEXPERIENCE ist voll in der 3DEXPERIENCE Plattform integriert und bietet damit direkten Zugriff auf eine Vielzahl von Informationen aus diesem System und Operationen an den Daten im Kontext. Dies umfasst Lebenszyklus-Themen wie Revisionieren, Einfrieren oder Freigeben von Teilen sowie die Anwendung von Business Intelligence, um beispielsweise Informationen darüber zu erhalten, ob in der Datenbank Bauteile mit neueren Releases hinterlegt sind. Die Integration geht sogar so weit, dass mehrere Personen gleichzeitig an einer Baugruppenstruktur arbeiten können.

Die System- und Hardwareanforderungen von CATIA V5 und CATIA 3DEXPERIENCE variieren je nach Version und den spezifischen Anforderungen der Anwendung. Beide Versionen wurden für Windows entwickelt.

Für CATIA V6 - 3DEXPERIENCE empfehlen wir zum Beispiel:

Intel® Core™ i9-13900H mit vPro®
Enterprise Windows 11 Pro
NVIDIA® RTX™ 3500 Ada, 12 GB, GDDR6
32 GB (2 x 16 GB), LPDDR5
SSD Storage

Erhalten Sie weitere Empfehlungen zu Hardware-Konfigurationen von Dassault Systèmes®, die für Workstations mit Windows 10 und Windows 11 zertifiziert sind.

Da die jeweilige Software aus sehr vielen Einzelmodulen mit komplexen Konfigurationsmöglichkeiten besteht, ist eine pauschale Antwort über die entstehenden Kosten nicht möglich.

CATIA V5 ist sowohl zum Kauf als auch zur Miete erhältlich. Eine Hilfestellung welche Variante besser zu Ihnen passen könnte, finden Sie auf der Seite Wie CATIA kaufen oder mieten? | Lizenz und Kosten.
Einen Konfigurations- und Preisvergleich von CATIA 3DEXPERIENCE und den CATIA V5-6 Paketen finden Sie hier.

CATIA 3DEXPERIENCE eröffnet durch die direkte Integration auf der 3DEXPERIENCE Plattform neue Möglichkeiten:

1. Datendurchgängigkeit zu vor- und nachgelagerten Prozessen: Als Teil der PLM-Plattform 3DEXPERIENCE ist CATIA nahtlos an andere Brands wie ENOVIA, DELMIA oder SIMULIA angebunden, um einen reibungslosen Datenaustausch zu gewährleisten. Dadurch können Sie jederzeit auf alle relevanten Daten zugreifen und nahtlos mit anderen Teams zusammenarbeiten.
2. Verbesserte Effizienz: Funktionen wie Versionsverwaltung, Änderungsrechte und Freigabesteuerung beschleunigen die Produktentwicklung und erhöhen die Effizienz um ein Vielfaches.
3. Single Source of Truth: Die 3DEXPERIENCE Plattform deckt den gesamten Produktlebenszyklus ab. Mit dem 3D Modell als Dreh- und Angelpunkt werden zahlreiche Informationen auf der Plattform vereint – vollständig, greifbar und immer aktuell. Die performante Suche mit diversen Filtermöglichkeiten führt Sie dabei schnell zu den für Sie relevanten Daten.
4. Verbesserte Zusammenarbeit: Mit CATIA 3DEXPERIENCE können räumlich getrennte Teams problemlos miteinander kommunizieren und komplexe Produkte in 3D konzipieren, entwickeln und austauschen. Dies geht soweit, dass in Echtzeit mit mehreren Anwendern an einer Baugruppe gearbeitet werden kann. Durch Web-Applikationen mit 3D Funktionalität können selbst nicht CAD-Anwender am Design Prozess mitarbeiten.
5. Kontinuierliche Updates und Verbesserungen: Wählen Sie CATIA 3DEXPERIENCE on Cloud, werden Sie stetig mit Updates und Verbesserungen versorgt. Das heißt für Sie: Immer Zugriff auf die neuesten Funktionen und Verbesserungen der Software und weniger Stress mit der Installation von neuen Releases, Service-Packs oder Hotfixes.

Unser Tipp:

Mit unserer Roadshow kommen wir gern zu Ihnen vor Ort und zeigen Ihnen zusätzliche praxisrelevante Funktionen von CATIA 3DEXPERIENCE. Gern klären wir in diesem Kontext auch Ihre Fragen rund um CATIA und analysieren gemeinsam mit Ihnen, was die beste Lösung für Sie ist und wie Sie sich für die Zukunft wappnen können. Für spannende Tipps & Tricks für die Arbeit mit der 3DEXPERIENCE Plattform schauen Sie gerne auf unserem YouTube Kanal vorbei.

Was ist der Unterschied zwischen CATIA 3DEXPERIENCE und CATIA V6?

Es gibt keinen Unterschied. Mit der Einführung von 3DEXPERIENCE 2013 wurde der Entwicklungsstrang für den Nachfolger von CATIA V5  - von CATIA V6 zu CATIA 3DEXPERIENCE - umbenannt.

Ist CATIA V5-6 ein Hybrid aus CATIA V5 und CATIA 3DEXPERIENCE?

Nein, es handelt sich hier um die aktuelle Versionsbezeichnung von CATIA V5. Das V5-6 verdeutlicht, dass die gleiche Geometrie-Verarbeitung in CATIA V5 und CATIA 3DEXPERIENCE verwendet wird. Dies bedeutet dabei auch die kompatiblen Releases CATIA V5-6 R2024 und CATIA 3DEXPERIENCE R2024x (jeweils Hauptrelease 2024) auf der gleichen 3D-Kernelversion beruhen. Dateien können in beiden Systemen bearbeitet und zum anderen zur Weiterverarbeitung transferiert werden.

Gibt es Kompatibilitätsprobleme beim Austausch von Dateien zwischen 3DEXPERIENCE und V5?

Daten in gleichen Release-Stufen sind zwischen CATIA 3DEXPERIENCE und CATIA V5-6 direkt austauschbar. Ansonsten gibt es immer die Möglichkeit über einen Export as Result oder Neutralformate Geometrie zwischen den beiden Programmen auszutauschen.

Gibt es signifikante Unterschiede in der Benutzeroberfläche zwischen 3DEXPERIENCE und V5?

CATIA 3DEXPERIENCE ist moderner und neu überarbeitet. Nähere Details finden Sie im Abschnitt Interface: Vergleich der Benutzeroberflächen von CATIA V5 und CATIA 3DEXPERIENCE

Wie ist die Upgrade- und Migrationsstrategie von V5 auf 3DEXPERIENCE?

Der Übergang von CATIA V5 zu CATIA 3DEXPERIENCE (V6) ist ein bedeutender Schritt, der sorgfältig geplant und durchgeführt werden sollte. Unsere Upgrade- und Migrationsstrategie von CATIA V5 zu 3DEXPERIENCE umfasst eine gründliche Analyse Ihrer bestehenden Umgebung, gefolgt von einem maßgeschneiderten Migrationsplan. Wir stellen sicher, dass alle Daten sicher und vollständig übertragen werden, und bieten umfassende Schulungen sowie kontinuierlichen Support, um einen reibungslosen Übergang zu gewährleisten. Sprechen Sie mit uns, um die beste Lösung für Ihre spezifischen Anforderungen zu finden.

Wie schnell kann ich CATIA 3DEXPERIENCE lernen, wenn ich CATIA V5 beherrsche?

Mit unserem Umsteigerkurs CATIA 3DEXPERIENCE für V5-Anwender in 2 Tagen. Übrigens bieten wir auch Basiskurse für Anfänger an, die noch keine Erfahrungen mit der 3DEXPERIENCE Plattform haben.

Wie kann mich SCHWINDT DIGITAL in Zukunft unterstützen?

Wir sind davon überzeugt, dass durch die Digitalisierung Ihrer Produktentwicklung auf Basis der 3DEXPERIENCE-Plattform mit Anwendungen wie CATIA, SIMULIA, DELMIA und ENOVIA die Kommunikation zwischen allen Beteiligten zielgerichtet erfolgt, eine Single Source of Truth aufgebaut wird und mit mächtigen Schnittstellen und branchenspezifischen Werkzeugen kundenorientierte PLM-Lösungen entstehen.

Wir möchten unsere Begeisterung auf Sie übertragen und stehen Ihnen mit unserem langjährigen Wissen über CATIA und Dassault Systèmes Produkte jederzeit zur Verfügung.

Gerne erarbeiten wir mit Ihnen zusammen die erfolgreichsten Lösungen für Ihre Herausforderungen.

Sprechen Sie uns an!
